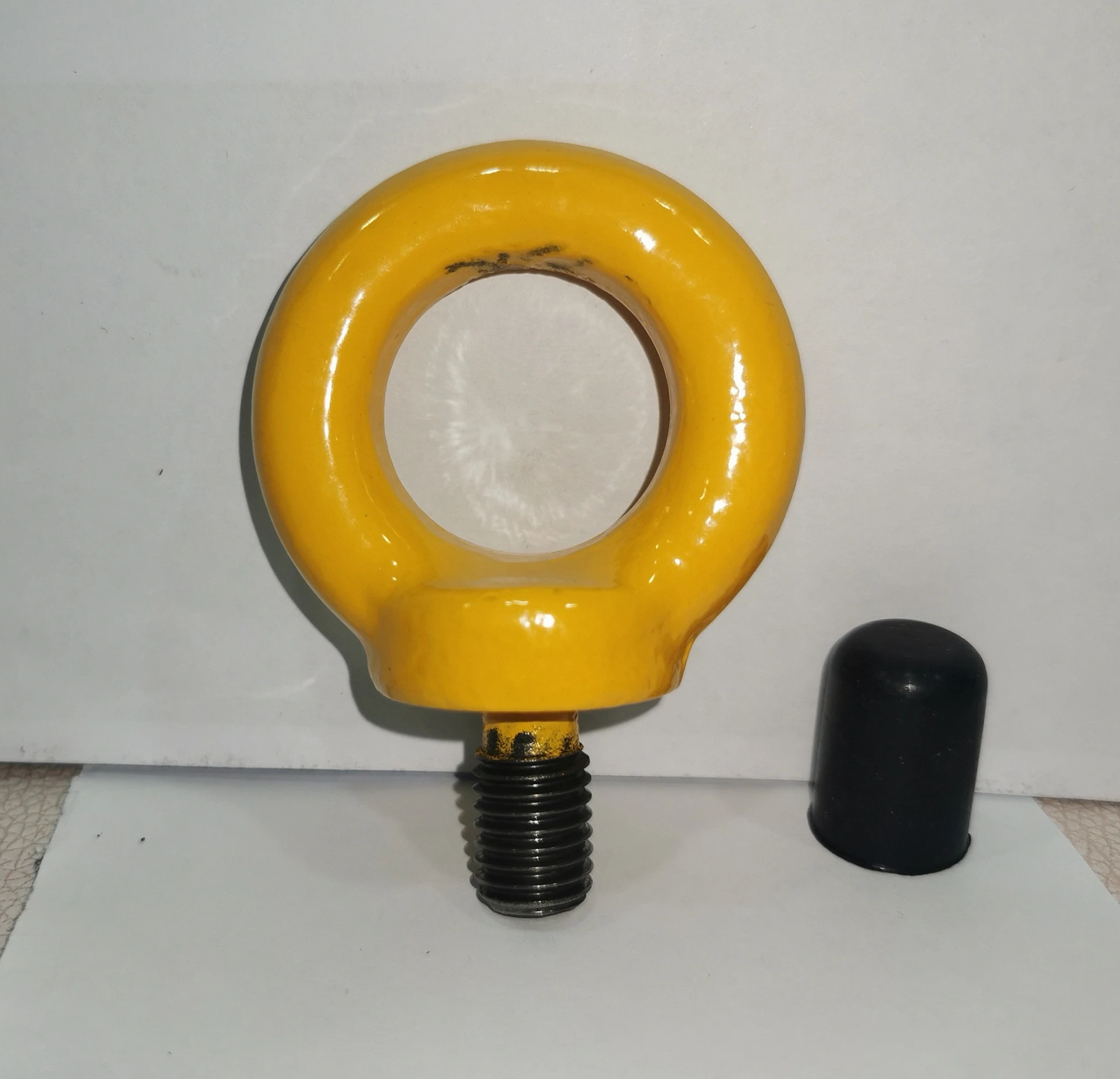

Produktbeschreibung
Ringschraube und Mutter der Güteklasse 80können als Hebeösen für Maschinenteile verwendet werden, sind jedoch nicht für Mehrstrangbetrieb geeignet.
Quer zur Ringebene darf keine Kraft ausgeübt werden. Achten Sie darauf, dass das Gewinde vollständig eingeschraubt ist und der Bund vollständig aufliegt.
 |
 |
● Geschmiedeter legierter G80-Stahl – abgeschreckt und gehärtet
● 1005 magnaflux Risserkennung
● Mit Sicherheitsfaktor von 4:1
● Reguläre Kennzeichnung: M8 WLL1T CE plus ID & BATCH NO.
(WLL1T basierend auf einem Winkel von 0 Grad – vertikaler Auftrieb)
Spezifikation von Ringschraube und Mutter der Güteklasse 80
|
Produktcode |
WLL 0 Grad 4 bis 1 Tonne |
WLL 90 Grad 4 bis 1 Tonne |
Abmessung mm |
Packen Stck
|
|||
| B±2 |
A±1.2 |
H±0.5 | L±1.5 | ||||
|
54EBM6-8 |
0.4 |
0.15 |
28/36 |
16/20 |
29/36 | 13 |
250 |
| 54EBM8-8 |
1 |
0.4 |
36 |
20 |
36 | 15 |
200 |
| 54EBM10-8 |
1 |
0.4 |
45 |
25 |
45 | 18 |
150 |
| 54EBM12-8 | 2 | 0.75 | 54 | 30 | 53 | 22 | 100 |
| 54EBM14-8 | 4 | 1.5 | 63/- | 35/- | 60/- | 28 | 60 |
| 54EBM16-8 | 4 | 1.5 | 63 | 35 | 62 | 28 | 60/80 |
| 54EBM20-8 | 6 | 2.3 | 72 | 40 | 71 | 30 | 40/50 |
| 54EBM24-8 | 8 | 3.2 | 90 | 50 | 90 | 38 | 20/25 |
| 54EBM30-8 | 12 | 4.5 | 108 | 60 | 109 | 45 | 10/15 |
| 54EBM36-8 | 16 | 7 | 126 | 70 | 128 | 55 | 5/8 |
| 54EBM42-8 | 24 | 9 | 144 | 80 | 147 | 65 | 4/5 |
| 54EBM48-8 | 32 | 12 | 166 | 90 | 168 | 70 | 3/4 |
Details vonRingschraube und Mutter der Güteklasse 80
 |
 |
|
| Ringschraube | Augennuss | |
 |
 |
|
| Der zulässige Neigungswinkel der Anschlagmittel liegt zwischen 0 – 60 Grad, die Tragfähigkeit ist gemäß nachfolgender Tabelle zu reduzieren. | Horizontal darf die Belastung durch die Schlinge nur in Längsrichtung bis zur Ringebene erfolgen. Schräg- oder Querbelastungen sind nicht zulässig! | |
| VERPACKUNG | ||
 |
 |
|
| Weißer Karton | Bunter Karton | |
- Überprüfen Sie es sorgfältig, bevor Sie es verwenden. Wenn es Anzeichen von Beschädigung aufweist, sollten Sie es zerstören
- Malen Sie es niemals an, da die Farbe Fehler in der Schraube verbergen könnte
- Eine Ringschraube sollte in eine saubere Senkbohrung eingesetzt werden. Das Loch muss mindestens den anderthalbfachen Durchmesser haben
- Das Loch und die Augenlochfäden sollten vor Gebrauch überprüft und gereinigt werden
- Stellen Sie sicher, dass es aufsitzt und dass mindestens 90 Prozent der Gewinde im Eingriff sind
- Bringen Sie nur eine Schlinge an
- Wenn Sie eine Schulteröse verwenden, müssen Sie sicherstellen, dass die Schulter vollständigen Kontakt mit der Oberfläche der Last hat
- Niemals eine Schlinge oder einen Haken erzwingen. Es sollte bequem sitzen
- Beim Anheben der Last darauf achten, dass dies langsam und nicht ruckartig erfolgt
- Verwenden Sie einen Schäkel und keinen Haken mit Ihrer Ringschraube
- Heben Sie nur Lasten, die so viel oder weniger als die Nennkapazität wiegen
- Stellen Sie sicher, dass sich die Last beim Anheben nicht dreht
- Arbeiten Sie niemals an einer Ringschraube. Das Schneiden oder anderweitige Bearbeiten verringert die Nennkapazität und die mechanische Festigkeit.
